仪器概览

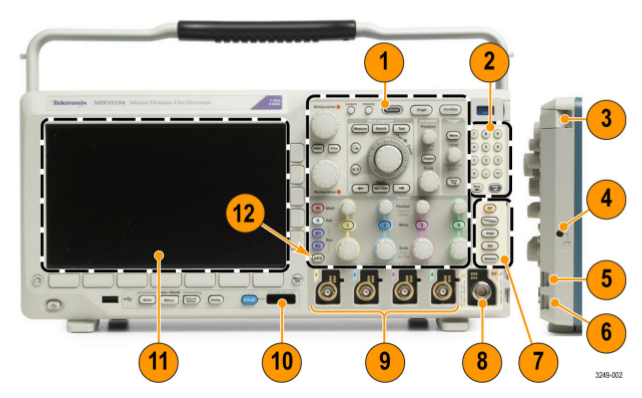

前面板菜单/控件/连接器
前面板具有最常用功能的按钮和控件。使用菜单按钮可以访问特殊的功能。
- 传统示波器前面板控件
- 10 位小键盘
- 应用模块插槽
- 接地腕带连接器
- 接地
- 探头补偿
- 专用的频谱分析控件
- 专用的 RF 输入和 N-连接器
- 模拟通道(1、2、(3、4))输入以及 TekVPI 通用型探头接口
- 数字通道输入
- 显示器:显示频域或时域
- 任意波形发生器 (AFG) 启用按钮

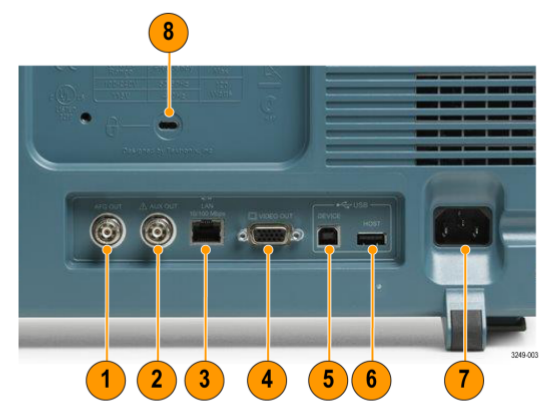

后面板连接器
- AFG OUT(任意波形发生器输出)。使用 AFG OUT(任意波形发生器输出)端口传输来自任意波形函数发生器的信号。
- AUX OUT(辅助输出)
- LAN(局域网)。使用 LAN(以太网)端口(RJ-45 连接器)将示波器连接到 10/100 Base-T 局域网。
- Video Out(视频输出)。使用 Video Out(视频输出)端口(DB-15 孔型连接器)在外部监视器或投影仪上显示示波器的显示器。
- USB 2.0 Device port(USB 2.0 设备端口)。使用 USB 2.0 高速设备端口连接 PictBridge 兼容打印机,或者通过 USBTMC 协议对示波器进行直接 PC 控制。
- USB 2.0 Host port(USB 2.0 主机端口)。使用 USB 2.0 高速主机端口连接 USB 存储设备或 USB 键盘。
- 电源输入。连接到带有整体安全接地的交流电源线。
- 锁。用来确保示波器安全。
开机和关机
[danger] 注意
前面板上的待机按钮不会断开市电电源。
仅产品后面的电源线可以断开市电电源。

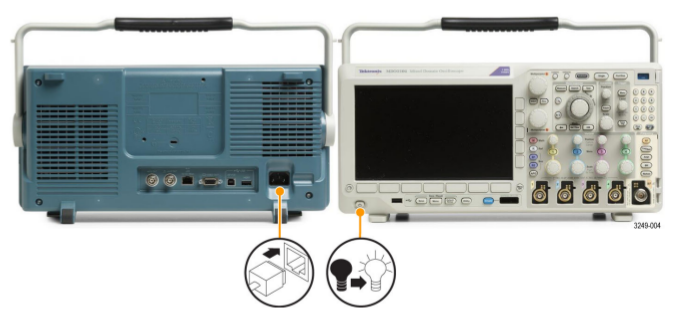

开机
- 将附带的电源线接到后面板上的电源连接器上。

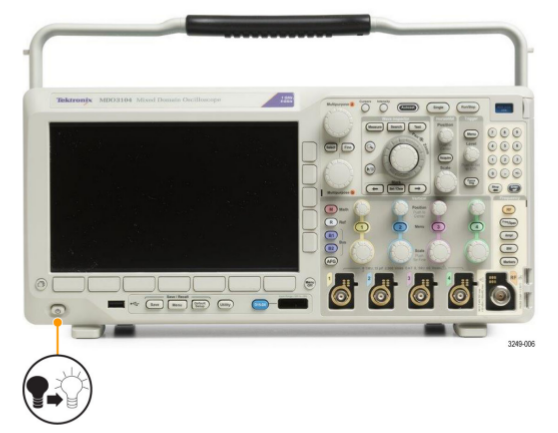

- 按仪器前面板上的电源按钮,仪器将会打开。

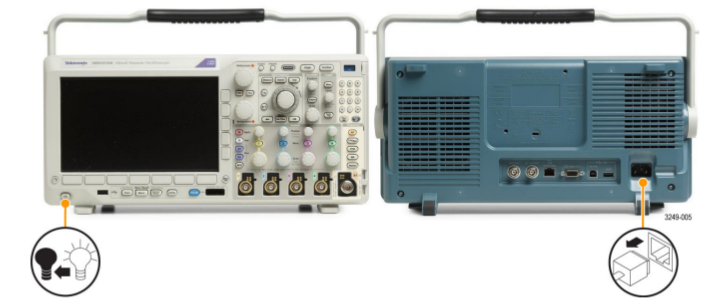

关机
- 按仪器前面板上的电源按钮关闭仪器。
- 如果要完全切断电源,请从仪器后面板断开电源线。
功能检查
执行此快速功能检查以验证示波器是否正常工作。
- 按照 "开机和关机" 中的叙述连接示波器的电源线。
- 打开示波器电源。

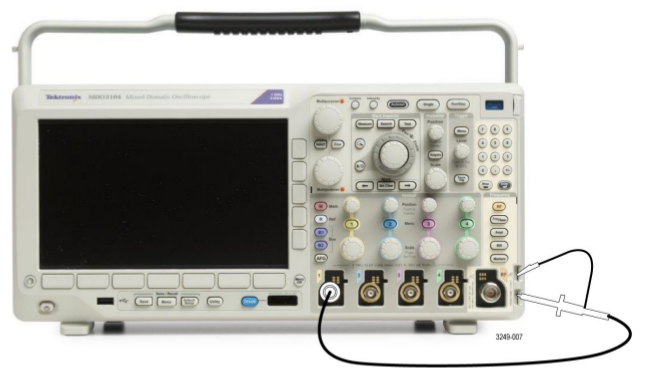

- 将探头 TPP0250、TPP0500B 或 TPP1000 端部和参考导线连接到示波器的 PROBE COMP(探头补偿)连接器上。

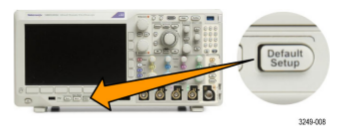

- 按 "Default Setup(默认设置)"。

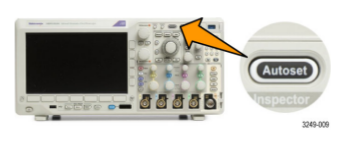

- 按 "Autoset(自动设置)"。屏幕上应出现一条大约 5 V,1 kHz 的方波。
[warning] 注意
如果该信号出现,但已变形,请执行探头补偿过程。
如果未出现信号,请重新运行该过程。如果仍未解决,请将示波器交由合格的维修人员进行维修。
补偿TPP0250/TPP0500B/TPP1000无源电压探头
MDO3000 系列示波器可以自动补偿 TPP0250、TPP0500B 和 TPP1000 探头。省去了其他探头通常所需的手动探头补偿。
每次补偿均为特定探头和通道组合生成对应的值。如果您想在其他通道上使用探头并补偿新的探头-通道组合,则必须执行一组适用于新组合的补偿步骤。
- 连接示波器电源线。
- 打开示波器电源。
- 将探头连接器连接到示波器通道,将探头端部和参考导线连接到示波器前面板上的 PROBE COMP(探头补偿)端子上。
- 按下前面板按钮,将输入通道连接到您希望予以补偿的探头。(1、2、3 或 4)
- 观察下部菜单,表明示波器已自动设置探头端子值。
- 重复按 “More(更多)”,从产生的弹出菜单中选择 “Probe Setup(探头设置)”。
- 注意补偿状态开始为 “Default(默认)”。
- 按下 “Compensate probe(补偿探头)” 并遵照屏幕上的指示进行操作。
[info] 说明
每次仅将一个探头连接到探头补偿端子上。
出厂校准将删除存储的所有补偿值
探头补偿失败的最常见原因是,在探头补偿操作过程中探头端部或接地连接出现断续。如果失败,示波器将重新使用老的探头补偿值(如果在失败的探头补偿操作之前已经存在)。
