功能介绍

前面板具有最常用功能的按钮和控件。使用菜单按钮可以访问特殊的功能。

菜单系统

要使用菜单系统,请执行下列操作:

  • 按某个前面板菜单按钮以显示要使用的菜单。
前面板菜单按钮
Figure: 前面板菜单按钮
  • 按下方按钮选择菜单项。
    • 如果出现弹出式菜单,旋转通用旋钮 “a” 选择所需的选项。
    • 如果出现弹出式菜单,请再次按下按钮选择所需的选项。
  • 按某个侧面按钮以选择侧菜单项。
    • 如果菜单项包含多个选项,可重复按下侧按钮查看全部选项。
    • 如果出现弹出式菜单,旋转通用旋钮“a”选择所需的选项。

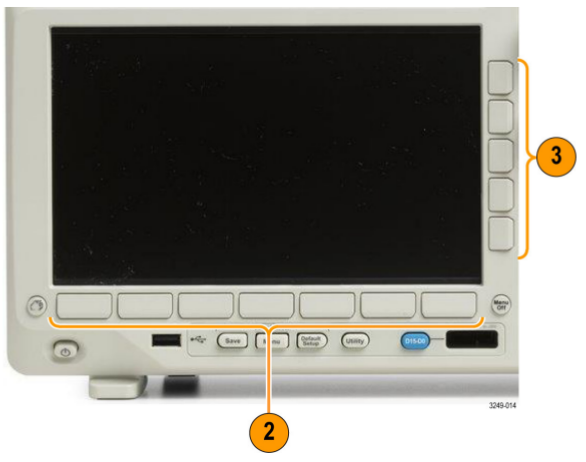

下方侧面按钮
Figure: 下方侧面按钮

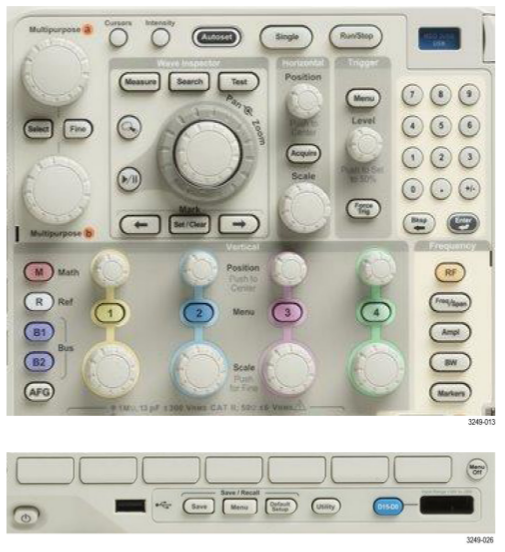

菜单按钮

使用菜单按钮执行示波器中的许多功能。

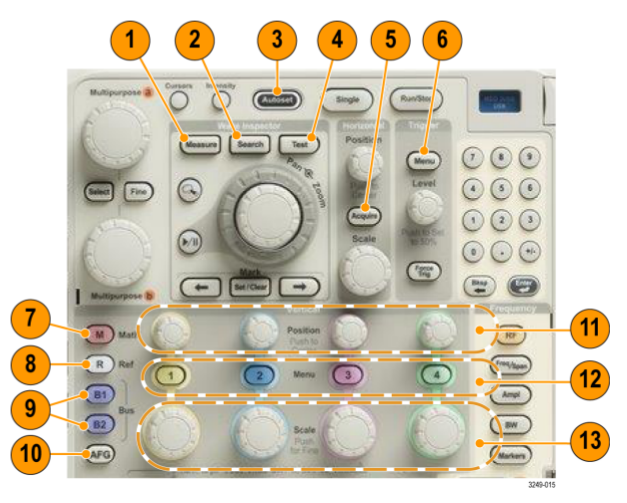

菜单按钮
Figure: 菜单按钮
  1. Measure(测量)。按此按钮对波形执行自动测量。
  2. Search(搜索)。按此按钮在捕获数据中搜索用户定义的事件/标准。
  3. Autoset(自动设置)。按此按钮可以对示波器的设置执行自动设置。
  4. Test(测试)。按此按钮可激活高级的或应用特定的测试功能。
  5. Acquire(采集)。按此按钮可以设置采集模式和调整记录长度。
  6. Trigger Menu(触发菜单)。按此按钮可以指定触发设置。
  7. M。按此按钮可以管理数学运算波形,包括显示数学运算波形或删除所显示的数学运算波形。
  8. R。按此按钮可以管理参考波形,包括显示每个参考波形或删除所显示的参考波形。
  9. B1 或 B2。如果有对应的应用模块,则按下即可定义和显示串行总线。在 MDO3000 产品上提供并行总线支持。另外,按 B1 或 B2 按钮可显示总线或删除所显示的相应总线。
  10. AFG。按此按钮即可启用任意波形函数发生器。
  11. Vertical Position(垂直位置)。旋转这些旋钮可以调整相应波形的垂直位置。按此按钮即可让波形基线指示器处于中间位置。
  12. 通道 1、2、3 或 4 菜单。按下即可以设置输入波形的垂直参数,并在显示器上显示或删除相应的波形。
  13. Vertical Scale(垂直标度)。旋转此旋钮可以调整相应波形的垂直标度系数(伏特/格)。按“Fine(精细)”可以进行更小调整。

频谱分析控件

这些按钮配置 RF 输入的采集和显示。

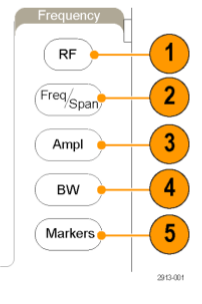

频谱按钮
Figure: 频谱按钮
  1. RF。按此按钮即可启动频域画面和菜单。
  2. Freq/Span(频率/频宽)。按此按钮,即可指定在显示器上查看的频谱部分。设置中心频率和频宽 — 或设置初始频率和终止频率。
  3. Ampl。按此按钮即可设置参考电平。
  4. BW(带宽)。按此按钮即可定义分辨率带宽。
  5. Markers(标记)。按此按钮即可设置自动或手动标记。

其它控件

这些按钮和旋钮控制波形、光标和其他数据输入。

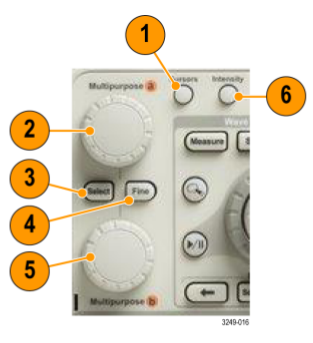

其它按钮1-6
Figure: 其它按钮1-6
  • 1 Cursors(光标)。按一次可激活两个垂直光标。再按一次将关闭所有光标。按住此按钮即可显示光标菜单。使用菜单选择光标功能,如类型、来源、方向、链接状态和单位。光标打开时,可以旋转通用旋钮以控制其位置。
  • 2 激活后,旋转上方的通用旋钮 “a” 可以移动光标、设置菜单项的数字参数值或从选项的弹出列表中进行选择。按 “Fine(精细)”按钮可以在粗调和细调之间进行切换。当“a”或“b”被激活时,屏幕图标会提示您。
  • 3 Select(选择)。按此按钮可以激活特殊功能。例如,当使用两个垂直光标(水平光标不可见)时,可以按此按钮链接光标或取消光标之间的链接。当两个垂直光标和两个水平光标都可见时,可以按此按钮激活垂直光标或水平光标。
  • 4 Fine(精细)。按此按钮,即可充分利用通用旋钮“a”和“b”在粗调和细调之间进行切换。
  • 5 激活时,旋转下方通用旋钮“b”,可以移动光标或设置菜单项的数字参数值。按“Fine(精细)”可更缓慢地进行调整。
  • 6 Intensity(亮度)。按下可用通用旋钮“a”控制波形的显示亮度,用旋钮“b”控制刻度亮度。

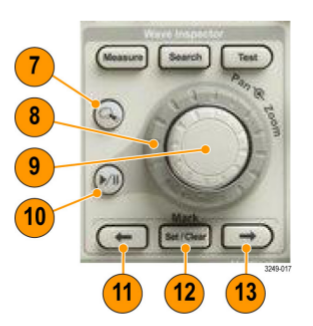

其它按钮7-13
Figure: 其它按钮7-13
  • 7 Zoom(缩放)按钮。按此按钮可激活缩放模式。
  • 8 Pan(平移)(外环旋钮)。旋转该环可以在采集的波形上滚动缩放窗口。
  • 9 Zoom-scale(缩放比例)(内环旋钮)。旋转该旋钮可以控制缩放系数。顺时针旋转可以放大。逆时针旋转可以缩小。
  • 10 Play-pause(播放/暂停)按钮。按此按钮可以开始或停止波形的自动平移。使用平移旋钮控制速度和方向。
  • 11 ← Prev(← 上一个)。按此按钮可以跳到上一波形标记。
  • 12 Set/Clear Mark(设置/清除标记)。按此按钮可以建立或删除波形标记。
  • 13 → Next(→下一个)。按此按钮可以跳到下一波形标记。
其它按钮14-15
Figure: 其它按钮14-15
  • 14 Horizontal Position(水平位置)。旋转此旋钮可以调整触发点相对于采集的波形的位置。延迟开启时,按此按钮即可对准中心位置。延迟关闭时,按此按钮即可设置为 10%。
  • 15 Horizontal Scale(水平标度)。旋转此旋钮可以调整水平标度(时间/格)。

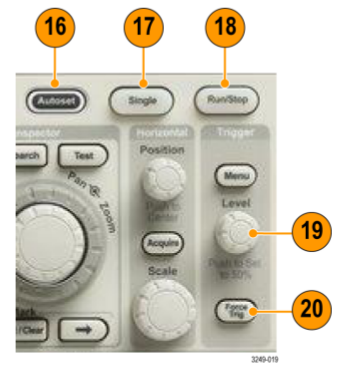

其它按钮16-20
Figure: 其它按钮16-20
  • 16 Autoset(自动设置)。按此按钮可以自动设置垂直、水平和触发控制以进行有用、稳定的显示。
  • 17 Single(单次)。按此按钮进行单一序列采集。
  • 18 Run/Stop(运行/停止)。按此按钮可以开始或停止采集。
  • 19 Trigger Level(触发电平)。旋转此旋钮可以调整触发电平。Push Level to Set 50%(按下设为 50%)。按“触发电平”旋钮可将触发位置设为波形的中点。
  • 20 Force Trig(强制触发)。按此按钮可以强制执行立即触发事件。

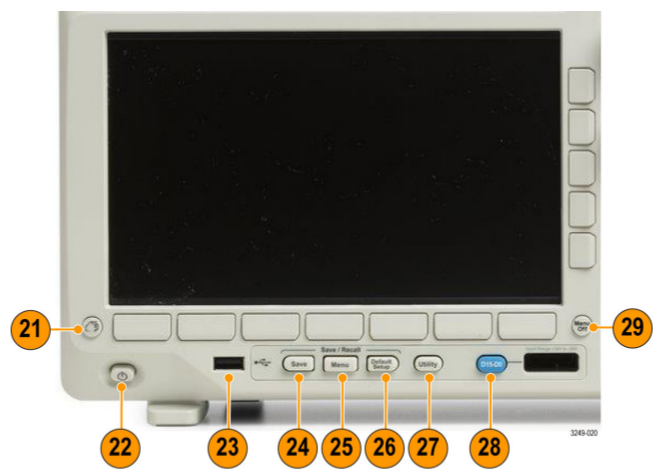

其它按钮21-29
Figure: 其它按钮21-29
  • 21 Print(打印)。按此按钮即可打印到所选的打印机。
  • 22 Power(电源)开关。按下可打开或关闭示波器电源。
  • 23 USB 2.0 Host port(USB 2.0 主机端口)。将 USB 外设(例如键盘或 U 盘)插入示波器。
  • 24 Save(保存)。按此按钮可以执行立即保存操作。保存操作使用当前保存参数,如 Save/Recall(保存/调出)菜单中所定义。
  • 25 Save/Recall(保存/调出)菜单。按下可保存和调出内部存储器或 U 盘内的设置、波形和屏幕图像。
  • 26 Default Setup(默认设置)。按此按钮可以将示波器立即还原为默认设置。
  • 27 Utility(辅助功能)。按此按钮可以激活系统辅助功能,如选择语言或设置日期/时间。
  • 28 D15 - D0。按此按钮即在显示器上显示或删除数字通道,并访问通道设置菜单(仅带有选项 MDO3MSO)。
  • 29 Menu Off(菜单关闭)。按此按钮可以清除屏幕上显示的菜单。

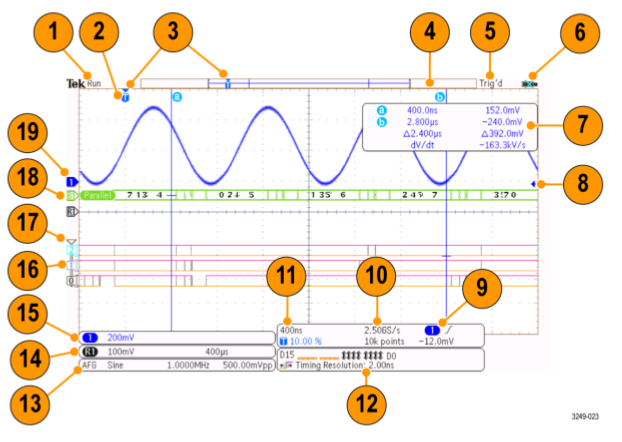

时域项

下图所示的各项可能出现在显示器上。在任一特定时间,不是所有这些项都可见。

菜单关闭时,某些读数会移出格线区域。

1-19
Figure: 1-19
  • 1 采集读数显示采集运行、停止或采集预览有效的时间。
  • 2 触发位置图标显示采集的触发位置。
2
Figure: 2

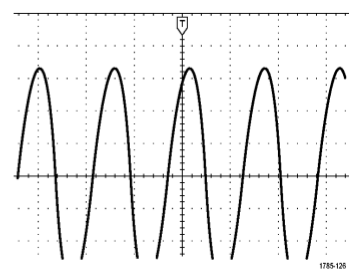

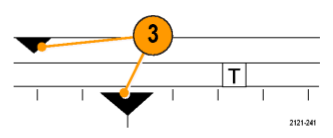

  • 3 扩展点图标(橙色三角)显示一个点,水平标度以该点为中心扩展或缩小。若要使扩展点与触发点相同,请按“Acquire(采集)”,然后将“Delay(延迟)”项设置为“Off(关)”。
3
Figure: 3
  • 4 波形记录视图显示相对于波形记录的触发位置。线的颜色与选定波形颜色相对应。括号显示屏幕上当前显示的记录部分。
4
Figure: 4
  • 5 触发状态读数显示触发状态。
  • 6 安全图标指示何时禁用 I/O 端口。

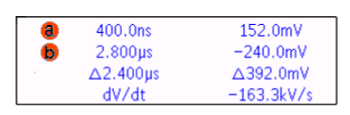

  • 7 光标读数显示每个光标的时间、幅度和增量 (△) 值。对于 FFT 测量,该读数显示频率和幅度。对于串行和并行总线,读数显示解码后的数值。
7
Figure: 7
  • 8 触发电平图标显示波形的触发电平。图标颜色与触发源颜色相对应。
8
Figure: 8
  • 9 触发读数显示触发源、斜率和电平。其它触发类型的触发读数显示其它参数。
9
Figure: 9
  • 10 记录长度/采样速率读数的顶行显示采样速率。使用“Horizontal Scale(水平标度)”旋钮即可对它进行调整。底行显示记录长度。按下菜单上的“Acquire(采集)”和“Record Length(记录长度)”按钮,即可对它进行调整。
10
Figure: 10
  • 11 水平位置/标度读数出现在水平标度的顶行内(使用“Horizontal Scale(水平标度)”旋钮调节)。当“Delay Mode(延迟模式)”打开时, 底行内显示从 T 符号至扩展点图标之间的时间(使用“Horizontal Position(水平位置)”旋钮调节)。使用“Horizontal Position(水平位置)”在触发发生的时间和实际捕获数据的时间之间插入添加的延迟时间。插入负时间将捕获更多预触发信息。当“Delay Mode(延迟模式)”关闭时,底行内以百分比形式显示采集内触发的时间位置。
11
Figure: 11

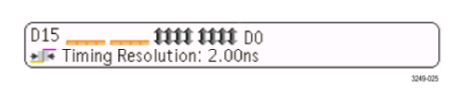

  • 12 “定时分辨率”读数显示数字通道的定时分辨率。定时分辨率是取样之间的时间,为数字取样速率的倒数。当 MagniVu 控件开启时,读数上会出现 MagniVu。
12
Figure: 12
  • 13 测量读数显示选定的测量。每次最多可选择八个测量。如果垂直限幅条件存在,则会出现, "!" 符号,而不会出现预期的数字测量值。部分波形会位于显示屏的上方或下方。要获得合适的数字测量值,请旋转垂直方向的“标度”和“位置”旋钮,使波形完整地出现在显示屏中。
13
Figure: 13
  • 14 辅助波形读数显示数学运算波形和参考波形的垂直和水平标度系数。
14
Figure: 14
  • 15 通道读数显示通道的标度系数(每格)、耦合、反相和带宽状态。使用 “Vertical Scale(垂直标度)” 旋钮和通道 1、2、3 或 4 菜单进行调整。
15
Figure: 15

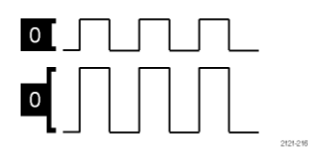

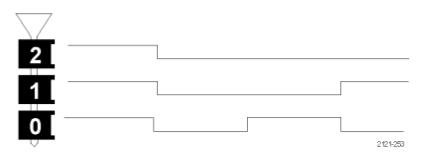

  • 16 对于数字通道,基线指示器指向高低电平。指示器颜色遵照电阻器上使用的颜色代码。D0 指示器为黑色,D1 指示器为棕色,D2 指示器为红色,依此类推。
16
Figure: 16
  • 17 组图标指示数字通道的分组情况。
17
Figure: 17
  • 18 总线显示表示串行总线或并行总线解码后的包级别信息。总线指示器显示总线编号和总线类型。

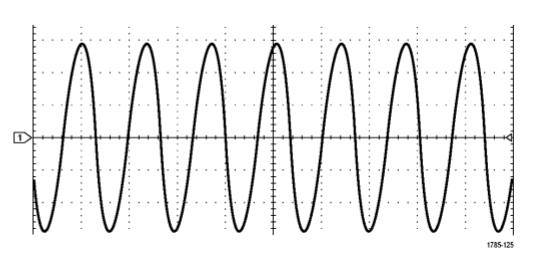

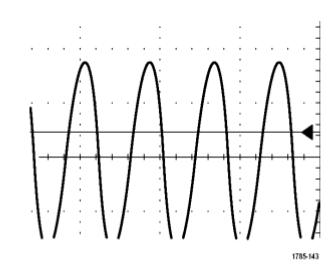

  • 19 对于模拟通道,假设您未曾使用偏置,波形基线指示器将显示波形的零伏电平。图标颜色与波形颜色相对应。
19
Figure: 19

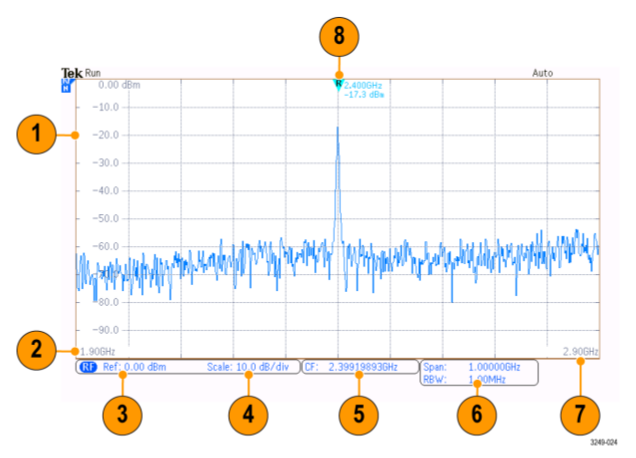

频域项

频域
Figure: 频域
  1. 垂直网格标记
  2. 初始频率
  3. 参考电平
  4. 垂直标度
  5. 中心频率
  6. 频宽和分辨率带宽
  7. 终止频率
  8. 参考标记

任意波形函数发生器项

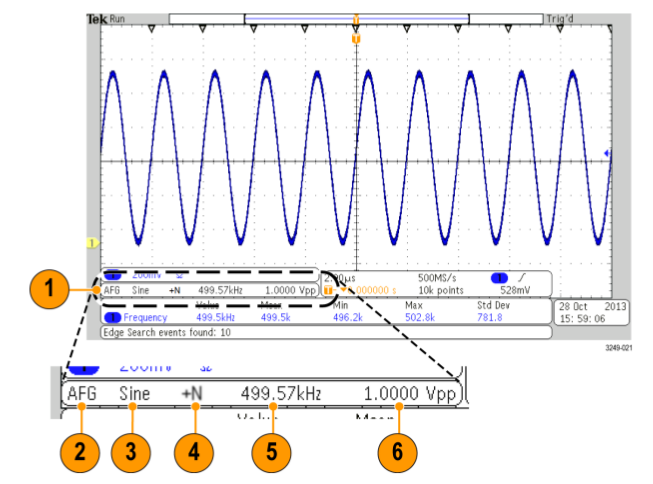

任意波形函数发生器
Figure: 任意波形函数发生器
  1. 如可见,输出处于启用状态
  2. AFG 标记
  3. 波形类型,如“正弦波”
  4. 相加噪声图标
  5. 频率
  6. 幅度

数字电压表项

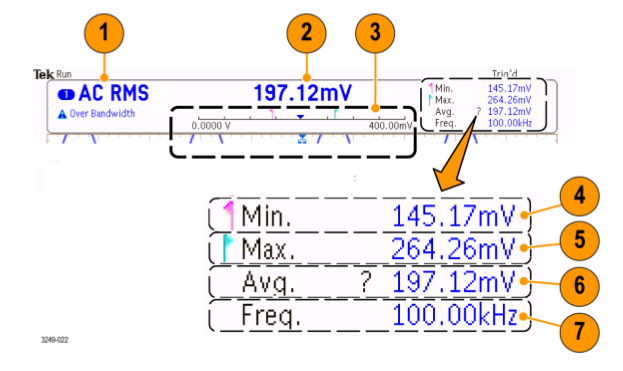

数字电压表
Figure: 数字电压表
  1. 测量类型
  2. 当前测量的值
  3. 图表(最小值、最大值、5 秒钟的滚动范围)
  4. 最小值
  5. 最大值
  6. 平均值
  7. 频率
